Башенные краны применяют в новом жилищном и гражданском строительстве, при возведении промышленных зданий и инфраструктурных сооружений, а также на отдельных проектах реконструкции. Техника подаёт строительные материалы, бетонные смеси и оборудование, устанавливает опалубку и монтирует сборные элементы.
Кран подбирают под технологию конкретного объекта. Он должен перекрывать рабочие зоны, поднимать расчётный груз на требуемом вылете и обеспечивать запланированный темп работ. Ошибка в схеме установки, длине стрелы, высоте подъёма крюка или количестве кранов может привести к простоям, дополнительным расходам и корректировке проекта производства работ кранами (ППРк).
Что означает нижне- и верхнеповоротное исполнение
Любой башенный кран относится к поворотным кранам стрелового типа. Термины «нижнеповоротный» и «верхнеповоротный» указывают не на наличие поворота, а на расположение опорно-поворотного устройства.
У нижнеповоротного крана механизм поворота находится в нижней части конструкции. Вместе с платформой вращаются башня, стрела, противовес и размещённые на поворотной части механизмы. Такие краны могут устанавливаться на ходовую раму и перемещаться по рельсовому пути вдоль строящегося здания.
У верхнеповоротного крана башня остаётся неподвижной, а опорно-поворотное устройство расположено наверху. Вращается верхняя часть со стрелой и противовесной консолью. Конструкция может быть оголовочной или безоголовочной, с горизонтальной либо маховой стрелой.
Самомонтируемые и быстромонтируемые краны образуют отдельную группу по способу монтажа. Нижнеповоротное исполнение само по себе не означает, что кран является самомонтируемым.
Какие параметры определяют область применения

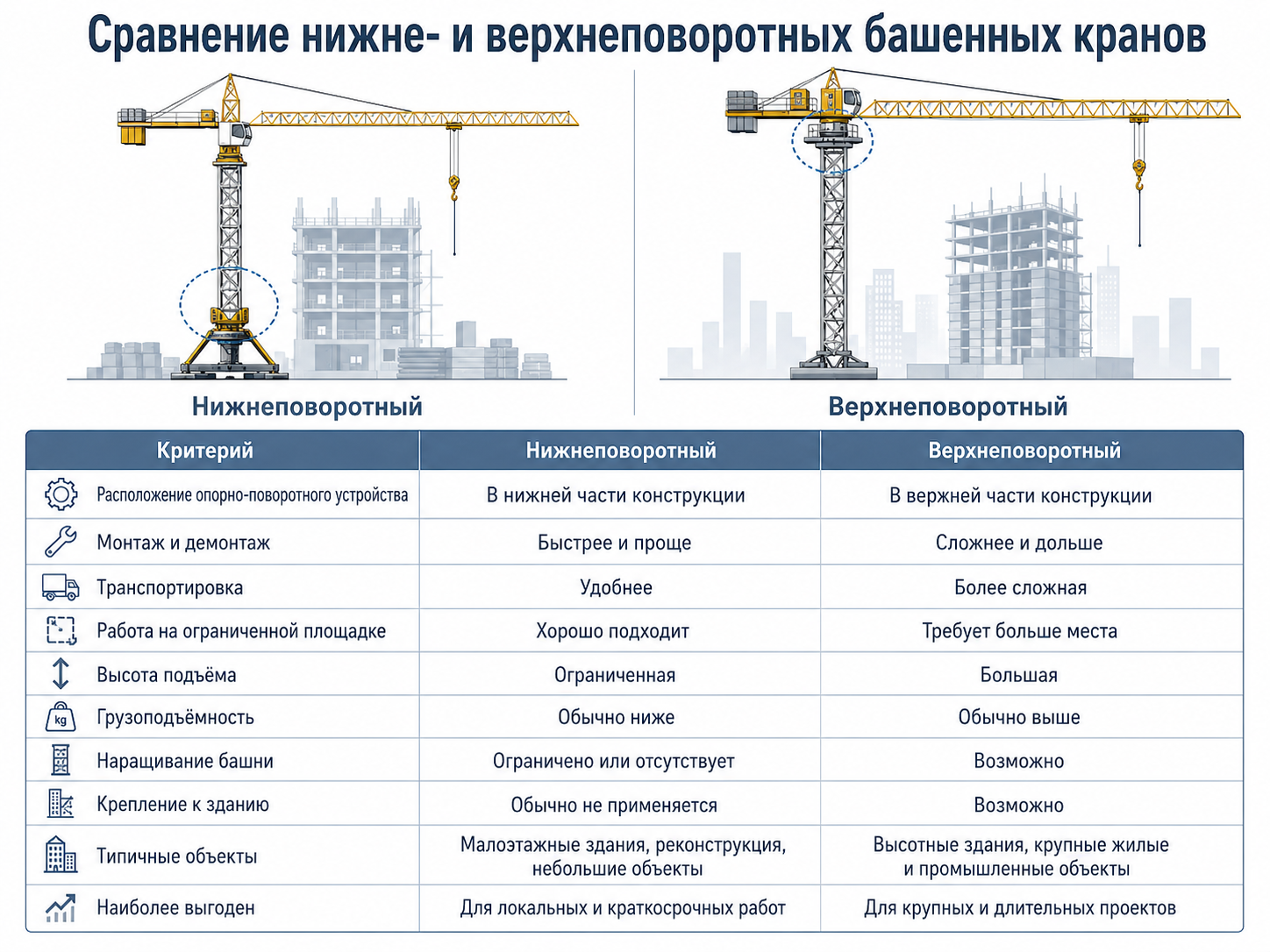

Alt: Сравнение нижнеповоротного и верхнеповоротного башенных кранов Title: Отличия нижнеповоротных и верхнеповоротных башенных кранов
Нельзя выбирать кран только по расположению опорно-поворотного устройства. Нижне- и верхнеповоротные модели могут значительно различаться по высоте, грузоподъёмности и длине стрелы. Сравнивать необходимо конкретные исполнения и их грузовые характеристики.
На область применения влияют схема установки и возможность перемещения крана, геометрия здания, масса наиболее тяжёлого монтажного элемента, требуемая высота подъёма, грузоподъёмность на рабочем вылете, организация складских и разгрузочных зон, а также количество одновременно работающих бригад.
Для каких объектов выбирают нижнеповоротные краны
На российских строительных площадках нижнеповоротные башенные краны часто применяют в передвижном рельсовом исполнении. Такая схема позволяет одному крану перемещаться вдоль протяжённого фронта работ и последовательно обслуживать разные участки здания.
Протяжённые жилые дома и новые микрорайоны
Передвижной нижнеповоротный кран подходит для строительства длинных многосекционных домов, когда вдоль фасада можно устроить подкрановый путь. Перемещаясь по рельсам, техника обслуживает зоны складирования, разгрузки и монтажа по мере продвижения работ.
При такой организации один крюк обычно обслуживает одну основную монтажную бригаду. Решение может быть экономичным для последовательного строительства, но темп ограничивается производительностью одного крана.
Протяжённые общественные и производственные здания
Рельсовая схема может использоваться при возведении школ, административных корпусов, складов, цехов и других зданий большой длины. Она целесообразна, если строительный процесс развивается по фронту, а площадка позволяет разместить путь, тупиковые упоры, зоны обслуживания и безопасные проходы.
Основные ограничения связаны не с этажностью как таковой, а с доступным пространством, возможностью устройства рельсового пути, конфигурацией здания и требуемой высотой. Для стеснённой площадки или точечной высотной застройки такая схема часто неудобна.
Для каких объектов выбирают верхнеповоротные краны

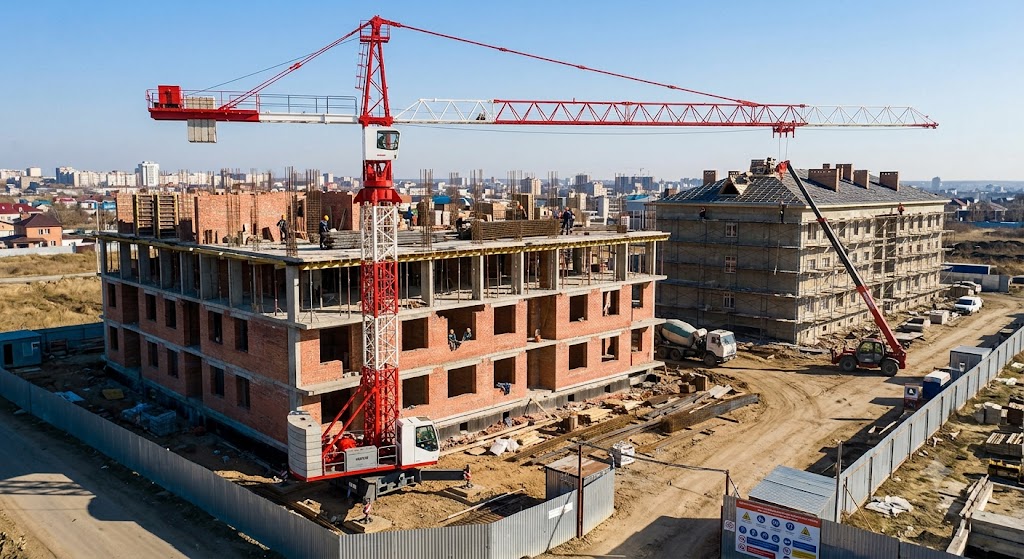

Alt: Башенные краны на строительстве многоэтажного здания Title: Работа башенных кранов на строительной площадке в городе
Верхнеповоротные краны обычно устанавливают стационарно на фундаментных анкерах либо на опорной раме. При необходимости высоту увеличивают наращиванием башни, а кран закрепляют к возводимому зданию в соответствии с проектом.
Новое жилищное и гражданское строительство
Верхнеповоротные модели широко применяют при строительстве обычных многоквартирных домов, жилых комплексов, офисных и общественных зданий. Они подходят для точечных корпусов, высотных секций и объектов сложной конфигурации, где стационарная установка позволяет перекрыть требуемую рабочую зону.
Вдоль длинного здания можно установить несколько верхнеповоротных кранов с более длинными стрелами. Несколько крюков позволяют параллельно обслуживать несколько бригад и повышать темп строительства, если это предусмотрено организацией работ.
Плотная городская застройка и реконструкция
Стационарный верхнеповоротный кран можно разместить на сравнительно небольшой опорной площадке, поэтому такое решение используют в исторических центрах, между существующими зданиями и на участках, где невозможно устроить протяжённый рельсовый путь.
При ограничениях по свободному вращению горизонтальной стрелы рассматривают модели с маховой стрелой. Конкретную схему определяют с учётом соседних зданий, дорог, охранных зон, линий электропередачи и допустимых границ перемещения груза.
Высотные, промышленные и инфраструктурные объекты
Для высотного строительства применяют верхнеповоротные краны в свободностоящем, приставном или самоподъёмном исполнении. На промышленных и инфраструктурных объектах решающими становятся масса элементов, монтажный радиус, высота и последовательность сборки.
При строительстве мостов, энергетических и крупных промышленных сооружений тип крана определяют по проектной схеме монтажа. Для тяжёлых элементов или специальных условий может потребоваться высокопроизводительный башенный кран с горизонтальной или маховой стрелой либо подъёмная техника другого класса.
Как соотнести тип крана с объектом
Для длинного жилого корпуса при наличии места под рельсовый путь может быть рационален передвижной нижнеповоротный кран. Альтернативой служат несколько стационарных верхнеповоротных кранов, если проекту требуется параллельная работа нескольких бригад.
Для точечной многоэтажной или высотной секции чаще применяют верхнеповоротный кран с возможностью наращивания и крепления к зданию. На стеснённой городской площадке учитывают не только размеры основания, но и свободное пространство для стрелы и противовесной консоли.
Для складов, цехов и протяжённых общественных зданий выбор зависит от направления строительного потока. Рельсовый кран удобен при последовательном перемещении вдоль фронта, а стационарные краны — при одновременной работе в нескольких зонах.
Для реконструкции, мостов и сложных инфраструктурных сооружений универсального решения нет. Кран выбирают по монтажной схеме, нагрузкам на основание, условиям доставки и сборки, ограничениям рабочей зоны и требуемой производительности.
Как подобрать башенный кран под строительный объект
Определить расчётный груз
За основу берут массу наиболее тяжёлого элемента вместе со стропами, траверсами и другими грузозахватными приспособлениями. Максимальная грузоподъёмность в паспорте не заменяет проверку грузовой характеристики: с увеличением вылета допустимая масса груза обычно уменьшается.
Рассчитать рабочий вылет и длину стрелы
Стрела должна перекрывать точки монтажа, места складирования и участок разгрузки транспорта. Для каждой операции проверяют фактическое расстояние от оси крана до груза и требуемую грузоподъёмность на этом радиусе.
Определить высоту подъёма крюка
В расчёт включают отметку монтажа, высоту устанавливаемого элемента, длину строповки и безопасный запас над конструкциями. Для растущего здания заранее определяют, потребуется ли наращивание башни или крепление крана к сооружению.
Выбрать схему установки
Для передвижного крана оценивают возможность устройства и эксплуатации подкранового пути. Для стационарного — размещение фундамента, анкеров или опорной рамы, допустимые нагрузки на основание и последовательность монтажа.
Учесть темп и организацию работ
Один передвижной кран может последовательно обслуживать протяжённый объект, но остаётся одним грузовым потоком. Несколько стационарных кранов позволяют распределить зоны и одновременно работать нескольким бригадам. Выбор делают по календарному графику, а не только по стоимости одной единицы техники.
Проверить ограничения площадки
Учитывают соседние здания, дороги, ограждения, подземные коммуникации, линии электропередачи, ветровые условия и зоны возможного падения груза. В ППРк определяют стоянки, опасные зоны, ограничения перемещений и мероприятия по совместной работе нескольких кранов.
Оценить монтаж, эксплуатацию и демонтаж
До выбора модели проверяют маршруты доставки, площадки для сборки стрелы и башни, необходимость вспомогательного крана, подключение электропитания и возможность безопасного демонтажа после завершения строительства.
Правильный выбор начинается с проекта
Подходящий башенный кран определяется не общим названием типа, а сочетанием грузовой характеристики, высоты, вылета, схемы установки и требуемого темпа строительства. Поэтому окончательное решение принимают после анализа объекта и разработки ППРк.
